| Oklopni samohodni
minopolagac - MOS
|
||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||

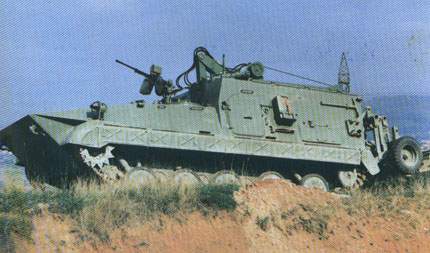

| Oklopni samohodni minopolagac je borbeno inzinjerijsko sredstvo namenjeno za izradu minskih polja sa PT minama na prednjem kraju borbenog rasporeda ili u pozadini. Minopolagac je uradjen na osnovi borbenog vozila pesadije M-80K i moze sejati ili ukopavati mine po svim vremenskim uslovima, pa i po snegu debljine 50cm (sejanjem mina). Pomocu ugradjenog racunarskog sistema moguce je zapisivanje rasporeda mina u minskom polju. Ukopavanje mina se moze vrsiti u zemljistu od I do III kategorije, u svim uslovima pa i u zimskim uslovima do debljine snega od 30cm. Pri razvoju vozila ugledalo se na slicno resenje Ruske armije: minopolagac GMZ, koi se zasniva na sasiji raketnog sistema SA-4. |
||||||||||||||||||||||||||||
| Takticko-tehnicki podaci |
||||||||||||||||||||||||||||
| Minopolagac je naoruzan mitraljezom PKT, kalibra 7,62mm, koji je opremljen nisanskom spravom K-7,62. Osnovno oruzje cine PT mine koje stoje u dva kontejnera u zadnjem delu vozila. Desni kontejner ima kapacitet od 154, a levi 134 mina, sto znaci da je borbeni komplet 288 mina. Koriste se dve vrste razorno-probojnih mina: TMRP-6 i TMNU-7. Utovar novog borbenog kompleta je automatizovan i zasniva se na jednostavnoj zameni kontejnera uz pomoc vlastite hidraulicne dizalice D-040 MP na gornjem delu vozila. Uredjaj za polaganje mina obezbedjuje automatizovano utiskivanje pluga i zasecanje brazde u zemlji, a uvodjenje mina u uvodni kanal se obavlja rucno. Za prelazak iz marsevskog u borbeni polozaj i obrnuto potrebno je najvise 20s. Mine se polazu ukopavanjem u rasponu od 4-10m, a pri sejanju u rasponu 5-10m. Radna brzina minopolagaca pri ukopavanju je 2,5-4,5km/h, a pri sejanju mina 5-10km/h. Pri linijskom postavljanju mina sa korakom od 7,5m i bez uracunatog vremena potrebnog za utovar mina brzina polaganja iznosi 500 mina za 1 sat. |
||||||||||||||||||||||||||||
| Komandni uredjaj minopolagaca (KUM) namenjen je za upravljanje podsklopovima uredjaja za manipulaciju minama. Proverava ispravnost rada filtera za ulje, svih krajnjih prekidaca i elektromagneta, a u slucaju neispravnosti locira mesto kvara. Poseduje stampac koji daje podatke o mestu, koraku i broju polozenih mina. | ||||||||||||||||||||||||||||
| Turela komandira minopolagaca je nesto veca u odnosu na originalno vozilo M-80K i prilagodjena je za smestaj dnevno-nocne sprave DNKS-2, periskopa za osmatranje TNPA-65A i TNP-165A. Obrtanje turele po pravcu je u rasponu od 0-180º. Vozav ima uste uredjaje za osmatranje kaoo i na osnovnom vozilu, sem sto se u nocnoj voznji koristi pasivni periskop PPV-2. | ||||||||||||||||||||||||||||
| Motor je isti kao i kod vozila M-80A, sem uredjaja za napajanje gorivom, koji je izmenjen. Izmene koje su uradjene na transmisiji i bocnim prenosnicima omugucuju maksimalnu brzinu po tvrdoj podlozi od 58km/h. Ovim izmenama povecani su prenosni odnosi drugog stepena brzine, koja se koristi pri ukopavanju mina. | ||||||||||||||||||||||||||||
| Na minopolagac nisu ugradjne puskarnice, pa samim tim nije ugradjen ni uredjaj za izbacivanje caura i barutnih gasova. Oklopno telo je izradjeno od homogenih celicnih ploca i oklopna zastita je na nivou vozila M-80A. Prednji deo minopolagaca je identican osnovnom vozilu, ali zadnji deo je izmenjen i prilagodjen novim potrebama. Ulazno / izlazni otvori vozaca i komandira su na istom mestu, a ostatak posade izlazi na pravougaoni otvor sa leve bocne strane minopolagaca. Vicina je za 50cm beca u odnosu na BVP M-80A. Zbog promenjenih dimenzija i povecane tezine vozilo vise nije amfibija i moze savladati vodene prepreke gazenjem do dubina od 1,2m. | ||||||||||||||||||||||||||||
| Posadu sacinjavaju: komandir,
vozac i dva operatera uredjaja za polaganje mina. Minopolagac savladjuje uspon od 20% i
bocni nagib od 25 stepena i moze polagati mine i na kontaminirano zemljiste.
|
||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||

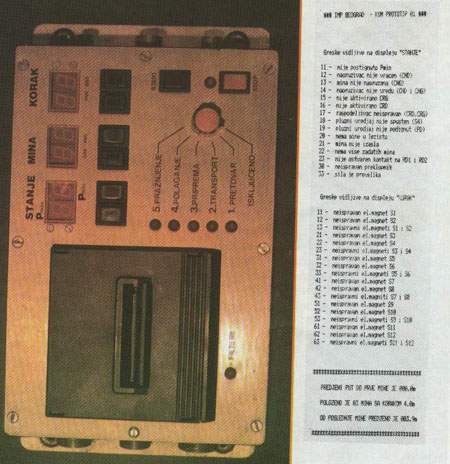

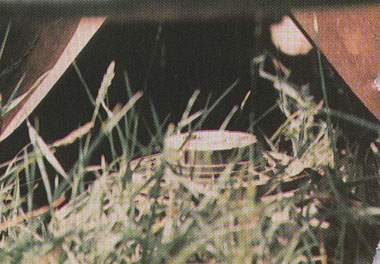

| Gore: Posejana mina Dole: Komandni uredjaj sa stampacem minopolagaca | ||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||

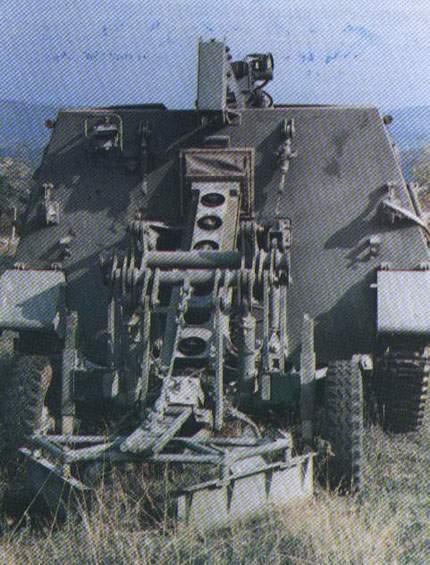

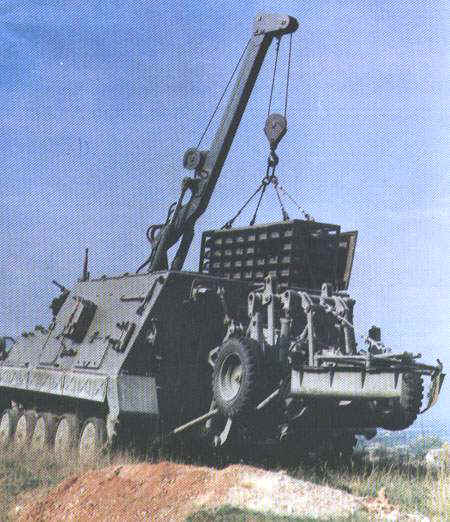

| Gore: utovar kontejnera sa minama Dole: Polozaj za sejanje mina | ||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||

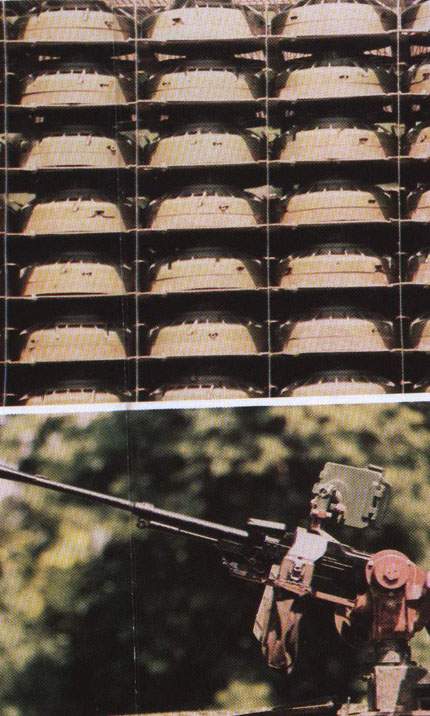

| Gore: Mine u kontejneru Dole: mitraljez PKT | ||||||||||||||||||||||||||||
